尾ひれ装置の作り方説明書

max2951
2023年5月12日
読了時間: 4分

当社の Tail Fin および Vortex デバイスは、標準的なファブカフェツールの選択にアクセスできる人なら誰でも構築できます。

私たちは、マイクロプラスチックのサンプリング体験を幅広い人々が利用できるように、設計をオープンソース化することを目指しています。

私たちがこれまで蓄積してきたノウハウが、あなたのプロジェクトに役立つことを願っています。

テールフィンデバイスとは何ですか?

テールフィンデバイスは、マイクロプラスチックを捕捉できるフィルターメッシュを通して海の波を集めます。満潮時には、ビーチの特性にもよりますが、メッシュは約 15 ～ 20 分で砂でいっぱいになります。その後、メッシュフレームのクリップを外して、捕捉された材料をより近くで検査してマイクロプラスチックを確認できます。

折りたたまれたシート素材と再利用可能なクリップリベットの使用により、デバイスは使用しないときは完全に平らに折りたためるため、持ち運びや保管が簡単です。

Tail Fin デバイスを使用してさまざまな環境でサンプリングを繰り返すことで、どの領域にどれだけのマイクロプラスチックが浮遊しているかについてより多くの洞察を得ることができます。

準備

買い物リスト

装備

ステップバイステップのマニュアル

印刷する

カッティングパターンを印刷します。この場合、Adobe Acrobat を使用して、A3 サイズの用紙からタイルレイアウトを配置しました。

一枚のシートを組み合わせてマスキングテープで固定します。得られた切断パターンを、弱いスプレー接着剤や両面テープなどの取り外し可能な接着剤を使用して PE フォームシートに貼り付けます。

パーツを切り出す

黒い太い線に沿ってパーツを切り取ります。穴には 10 mm のホールパンチャーまたは 9.5 ～ 10 mm のビットが付いたドリルを使用します。

折り線を半分にカットします

細い青い線の表面を少しだけカットします。

カットペーパーを剥がした後、V字型の刃を使用し、材料の厚さの半分以上を削り取らないように、切断面に沿って彫ります。彫られた線に沿って材料を簡単に曲げることができます。出来上がったエッジが弱すぎる場合は、エッジの開いた側をライターで軽く炙ると、エッジが溶けて強化されます。

フィンの組み立て

前述のカービングテクニックを使用して、曲げ線に沿ってシートを曲げます。クリップリベットを使用して先端を挟み込むと、形状が固定されます。

斜面を作る

スロープシートが最終的なスロープ形状に曲げられるように、フィンをスロープシートに取り付けます。

アルミニウム棒の準備

図に示されている位置にあるアルミニウム L プロファイルとフラットバーの部分に 10 mm の穴を開けます。

底部分を構築する

サポートパーツを底部の側面と裏側に取り付けます。すべてのタブを外側に向かって折ります。穴の開いたアルミニウム L プロファイルを T 字型に配置し、クリップロックで底面シートに取り付けます。

ベルクロテープの最初の面を外側に折り畳まれたタブに貼り付けます。

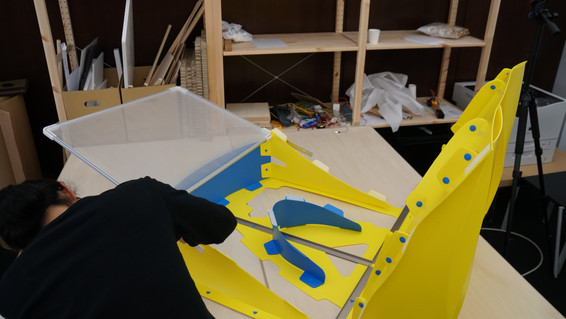

本体の組み立て

底面とスロープシートの先端を合わせてガムテープで固定します。固定したら、マジックテープの反対側をスロープシートの下面に、支持サイドパーツのタブのマジックテープに合わせて貼り付け、スロープピースを支持サイドピースに固定します。 /p>

フィルターフレームを組み立てる

アルミニウム C プロファイルのピースを 3D プリントされた 4 つのコーナーピースにスライドさせて、フレーム構造を作成します。フレーム構造を C プロファイルの開いた側を上にしてテーブルに置き、フィルターフレームより少し大きいフィルターメッシュを準備します。ゴムチューブを利用し、可能であれば固定ローラーを使用してメッシュと一緒に C プロファイルに押し込み、メッシュをフレームに固定します。
